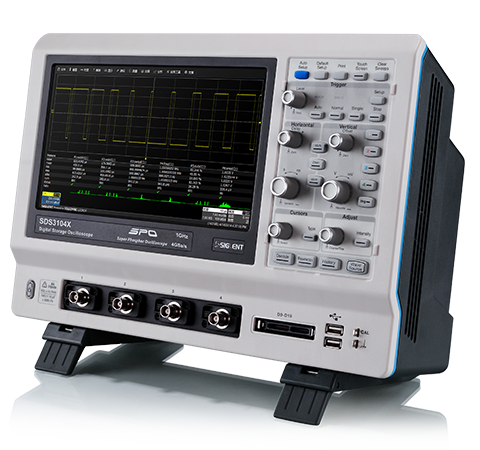

SDS3000X系列采用頂級的用戶界面MAUI，迷人的簡潔，所有菜單層級只有兩級。

水平、垂直和觸發系統相關的功能控制都可以通過面板的10.1英寸高清電容觸摸屏來完成。對于改變波形的位置、觸發位置、查看波形細節、光標位置、配置測量參數、選擇配置信息等，都可以通過簡單的觸控操作來輕松實現。

為了方便用戶操作，SDS3000X系列把最常用的操作都做成了一鍵式設計，共計15種，配合觸摸屏，極大地提升了用戶的操作體驗。

創新的SPO架構

傳統的數字示波器，波形數據處理、顯示都在CPU中完成，CPU成為整個數據采集、處理和顯示的瓶頸?；赟PO架構的SDS3000X系列智能示波器采用了SIGLENT自主創新的波形采集、圖像處理引擎，利用FPGA完成波形的處理和顯示，實現了

高刷新 - 使示波器能快速捕獲到低概率事件
256級波形輝度等級及色溫顯示
數字觸發 - 低抖動、高觸發靈敏度
深存儲 - 不壓縮的20 Mpts原始采集點用于測量

利用這些特性，用戶可快速發現偶發的毛刺和異常信號，查找出問題根源。

豐富的調試工具包，快速精確定位問題

SDS3000X系列智能示波器擁有豐富的調試工具包，可在信號捕獲、調試、分析、存檔和報告等環節提供強大的幫助。

SDS3000X智能觸發包括窗口、間隔、漏失、欠幅、斜率、邊沿、脈寬、判定合格、邏輯圖、高清視頻和串行總線觸發（I2C、I2S、SPI、UART/RS232、LIN、CAN、CAN-FD、FlexRay、MIL1553、USB 2.0）。并且還標配了順序和歷史模式。順序模式下，兩幀之間的最小死區時間為1 us, 其等效刷新率可達100萬幀/秒。配合后臺運行的歷史模式是故障分析的有力工具。

高級波形搜索和分析（WaveScan）

WaveScan被稱為示波器中的Google, 能夠實時地對采集到的波形進行測量分析，搜索出感興趣的信號，可對搜索到的信號進行列表顯示、高亮標識和放大觀察，可以靜態地“查找”，也可以動態地“掃描”。
動態掃描時，當查找到感興趣的信號時，示波器可以產生“停止捕獲，發出告警聲，自動保存波形，打印屏幕，產生報告”等各種動作，從而實現“無人值守”的排查異常信號的作用。

真正意義的測量統計（AIM:All In-One-Time Measurement）

SDS3000X系列提供24種參數的測量統計功能，不丟失任何細節，真正做到測量所有捕獲到的波形參數。
不論是5個樣本還是50個樣本，抑或50,000,000個樣本，所有樣本數“一個也不少”，配合描述統計參數概率分布的直方圖功能，可準確、全面地掌握測量統計結果。

型號

模擬帶寬

通道數

最高實時采樣率

最高波形捕獲率

最大存儲深度

參考價(含稅)

SDS3104X

1 GHz

4 模擬通道 +16 數字通道

4 GSa/s

1,000,000 wfm/s

20 Mpts/CH

￥112,480

SDS3054X

500 MHz

4 模擬通道 +16 數字通道

4 GSa/s

1,000,000 wfm/s

20 Mpts/CH

￥70,580
