產品介紹

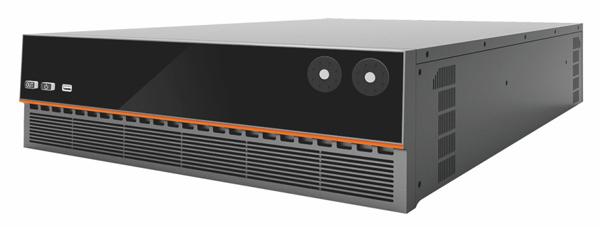

    PRD系列雙向可編程直流電源采用高功率密度設計，3U體積內功率等級可達30kW，電壓達2050V，全新設計的數字矩陣并聯系統，擴容達3MW容量。 內置獨立高精度電壓、電流測量系統，全新編程理念，直達源、載本質。快至微秒量級的動態性能，將直流產品測試提升至全新高度，實驗室內即可模擬現場異常工 況。

PVD1503資料下載  PRD系列雙向可編程直流電源



PVD1503主要特點

00001. ●  更高功率密度：3U/30kW；

00002. ●  大寬高比觸摸屏，顯示更多內容；

00003. ●  高達6位半的給定、測量系統；

00004. ●  電壓、電流精確至mV/mA級；

00005. ●  功率分辨率高達0.1W，效率計算更真實；

00006. ●  小于100μs級的動態響應時間；

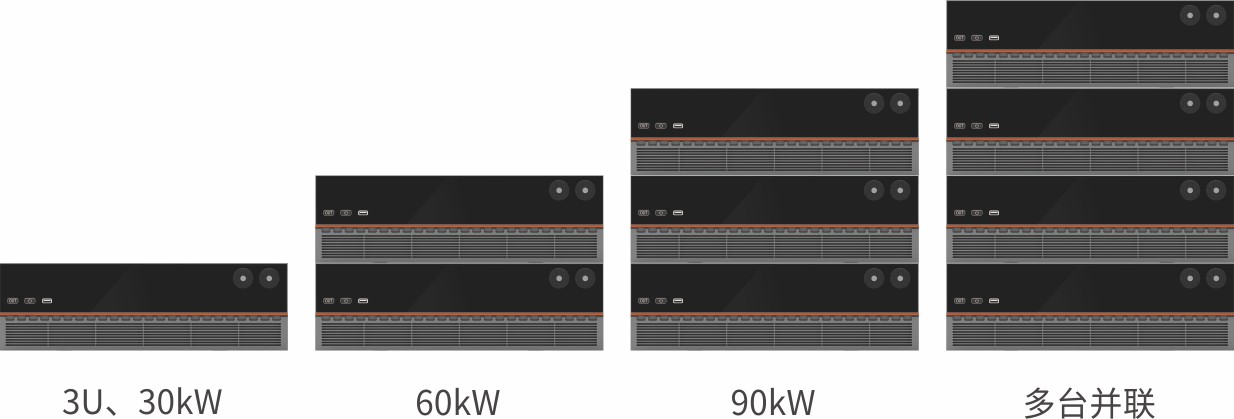

00007. ●  數字矩陣式并聯系統，擴容不降低精度；

00008. ●  全面涵蓋PV模擬源、電池測試、電池模擬、汽車標準測試等行業研發、中試、產線應用。





PVD1503關鍵特性

高精度測量系統

PRD內置獨立高精度電壓、電流測量系統，性能媲美6位半電壓表，節省了高壓高精度直流電壓表、高精度電流表、功率表、阻抗計。

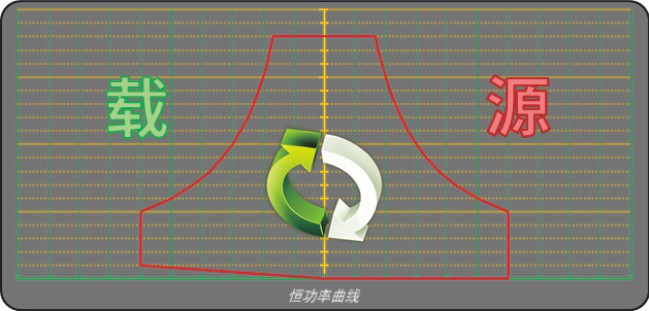

源載一體

自動“源”“載”： PRD 全系列均具備兩象限操作，即自動“源”“載”轉化功能，二者狀態轉換沒有延遲。

自動功率：PRD 全系列無論“源”“載”條件時均能夠在低電壓時輸出大電流或高電壓時輸出小電流的恒功率特性。

超高功率比：PRD 部分機型可提供達4倍功率比的輸出能力，即在1/4最高電壓時即可輸出額定功率特別適合PV-Source，可探測最低定額電壓時逆變器特性。

     U、I、R、P四種模式無縫切換。

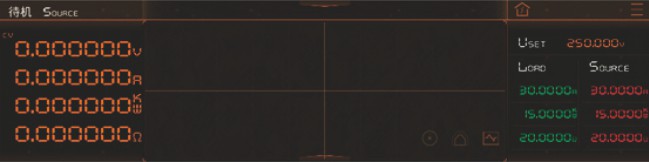

8.8英寸大寬高比觸摸屏

極簡風UI菜單。

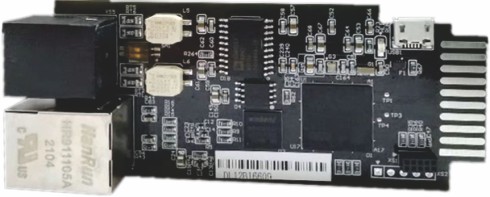

編程功能易用、接口豐富

具有日志事件管理存儲系統、Magic-Box/Bus功能系統。可解決眾多產品研發、測試、產線、質檢等全部產品過程的個性需求。





能量回饋效率高

PRD工作在“負載”狀態時，具備高達95%的能量回饋效率。針對OBC、充電樁、PCS等AC/DC結構變流器測試將大幅度降低用電成本。

PVD1503技術參數



型號		30kW型號/30kW Model			15kW型號/15kW Model
		PRD0618-30	PRD1506-30	PRD2006-30	PRD0609-15	PRD1503-15	PRD2003-15
交流輸入	電壓范圍	304Vac～480Vac/380Vac ±20%
	頻率	47Hz～63Hz
	接線方式	3ph+PE
	沖擊電流	< 50A
	效率	～95%
	功率因數	～0.99
直流參數	最大電壓(F.S.)	600V	1500V	2000V	600V	1500V	2000V
	最大電流(F.S.)	180A	60A	60A	90A	30A	30A
	最大功率(F.S.)	30kW	30kW	30kW	15kW	15kW	15kW
	過壓保護范圍	0V～額定電壓的110%（±1%F.S.）
	過流保護范圍	0A～額定電流的110%（±1%F.S.）
	過功率保護范圍	0kW～額定功率的110%（±1%F.S.）
電壓參數	調節范圍	0-650V	0-1550V	0-2050V	0-650V	0-1550V	0-2050V
	編程精度(25℃±5℃)	±0.02%F.S.
	編程分辨率(25℃±5℃)	±10mV
	顯示精度(25℃±5℃)	±0.02%F.S.
	顯示分辨率(25℃±5℃)	1mV	10mV	10mV	1mV	10mV	10mV
	源調整率(±10%Uac)	±0.01%F.S.
	載調整率(0V～100%F.S.)ΔIOUT	±0.01%F.S.
	載調整率(0V～100%F.S.)ΔUOUT	±0.01%F.S.
	遠端補償	Max.Voltage and 2%F.S./Line
	上升時間(10-90%)F.S.	500µs
	恢復時間(50%F.S.)	500µs內恢復至穩態 ±0.75% 范圍內，50%至 100% 或 100% 至 50% 負載變化
	紋波電壓	1000mVpp	2400mVpp	2400mVpp	1000mVpp	2400mVpp	2400mVpp
	紋波電壓	200mVRMS	400mVRMS	400mVRMS	200mVRMS	400mVRMS	400mVRMS
	放電時間	10s
	電壓擺率變化范圍(Without load)	1500V/ms	5000V/ms	5000V/ms	1500V/ms	5000V/ms	5000V/ms
	電壓擺率變化范圍(Full load)	500V/ms	1500V/ms	1500V/ms	500V/ms	1500V/ms	1500V/ms
電流參數	調節范圍	0-180A	0-60A	0-60A	0-90A	0-30A	0-30A
	編程精度(25℃±5℃)	± 0.02%F.S.
	編程分辨率(25℃±5℃)	± 10mA
	顯示精度(25℃±5℃)	± 0.02%F.S.
	顯示分辨率(25℃±5℃)	1mA
	源調整率(±10%Uac)	± 0.01%F.S.
	載調整率(0V～100%F.S.) ΔUOUT	± 0.05%F.S.
功率參數	調節范圍	0-30kW	0-30kW	0-30kW	0-15kW	0-15kW	0-15kW
	編程精度(25℃±5℃)	± 0.01%F.S.
	編程分辨率(25℃±5℃)	± 0.1W
	顯示精度(25℃±5℃)	± 1W
	顯示分辨率(25℃±5℃)	± 0.1W
電阻參數	調節范圍	0-100Ω
	編程精度(25℃±5℃)	10mΩ
	編程分辨率(25℃±5℃)	10mΩ
	顯示精度(25℃±5℃)	10mΩ
	顯示分辨率(25℃±5℃)	10mΩ
多功能接口	功能及定義	參見“Anyport接口規范”
	隔離	707VDC
接口	后面板	Type-B USB、LAN、Share Bus、Magic-BUS、Magic-BOX DC terminal、AC supply、Remote sensing、Analog interface
	前面板	Type-A USB、ON/OFF Button、Out Button、Touch screen、Rotary knob
環境	工作溫度	0 ℃～50℃
	存儲溫度	-20 ℃～70 ℃
	濕度	≤ 80%. Not condensing
	高度	高于2000m時輸出電流降額 2%/100m或Ta 降額 1℃/100m
安規	標準	EN 61010-1:2007-11, EN 50160:2011-02 EN 61000-6-2:2016-05, EN 61000-6-3:2011-09
	電磁兼容	IEC/EN 61204-3
絕緣	負極-PE	±1500 V DC
	正極-PE	+2000 V DC
	輸入-PE	2.5 kV AC
其他	尺寸	W435mm×H132mm×D670 mm(770mm帶斷路器)
	重量	32kg
