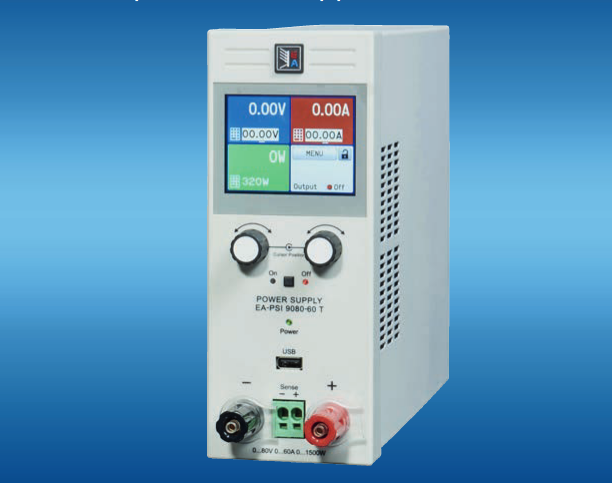

EA-PSI 9000 T系列是一款由微處理器控制的實驗室電源。它立足于用戶友好的交互式操作概念，配備一套完整的標準功能。其輸出參數、監控功能與其它設定的配置很智能且舒適。所有輸出參數的監控功能，可幫助用戶減少測試設備，且幾乎可不用安裝外部監控硬件與軟件。由兩旋鈕，一個按鍵，三個LED以及TFT彩色觸摸屏組成的控制面板，顯示所有關鍵數值與狀態，用戶只需輕輕一點手指，就可輕松操作本設備。

交流輸入

本系列采用主動式功率因數（簡稱：PFC），輸入電壓為90 VAC至264 VAC，適合全球范圍內使用。1.5 kW的型號在供電電壓<150 VAC時，輸出功率自動減少到1 kW。

功率級自動調整

本系列所有型號的輸出功率都可靈活調整?？稍谳^低電流時輸出較高電壓，或在低電壓時輸出較高電流，但總是維持在最大額定功率范圍內。它們的最大設定功率都可調，因此僅用一臺產品就能覆蓋廣泛的應用。

直流輸出

本系列有0...40 V和0...500 V輸出電壓，0...4 A和 0...60 A輸出電流，0...320 W和0...1500 W輸出功率的不同型號。因此不管是手動控制還是遠程控制（模擬或數字），都可在0%與100%之間連續調節電流、電壓與功率。它還有一內阻模式，能模擬一內部在線電阻。輸出端位于產品前面板上。

放電電路

額定輸出電壓為200 V或以上的產品，其輸出電容都配有一放電電路。在空載或帶小負載時，它能確保危險電壓在直流輸出關閉后降至60 V DC以下。該電壓值被認為是對人體安全的最高電壓。

保護功能

為保護連接設備，可給產品設定一過壓保護極限值 (OVP)，以及過流(OCP)與過功率(OPP)保護極限值。一旦因故超過這三個值中的一個，直流輸出會被立即切斷，并在顯示器與接口端發出一狀態信號。本產品還有過溫保護，如果產品過熱，它會關斷直流輸出。

遠程感測

遠程感測輸入端可直接連到負載設備，以補償連線上的部分壓降。如果感測輸入端已接到負載上，本電源會自動調整輸出電壓，以確保負載獲得準確所需的電壓值。遠程感測端子位于產品前板。

可選模擬接口

本系列產品后板可選擇安裝隔離模擬接口。該模擬接口具有一模擬輸入腳，接上0 V...10 V或0 V...5 V電壓，可設置...100%的輸出電壓、電流與功率。要監控輸出電壓與電流，可給模擬輸出腳接上0 V...10 V或0 V...5 V來完成。此外，還有幾個輸入腳和輸出腳，可用來控制和監控產品狀態。

顯示器與控制面板

設定與實際輸出電壓、電流與功率都清晰顯示于圖形顯示器上。彩色的TFT屏幕為點觸式，用一個手指就能控制所有功能。

通過旋鈕或者數字鍵盤直接輸入參數，也可調節設定電壓、電流、功率或模擬阻值。

若想防止意外操作，可鎖定所有操作鍵。

函數發生器

本系列所有型號都具有一可形成如下典型函數的真實函數發生器，并能將它們應用于輸出電壓或輸出電流上。發生器可通過前板的觸摸屏設置，或經某一數字接口遠程配置。

預設函數會為用戶提供所有必須的參數，如Y偏差值，時間/頻率或幅度，整套配置完成。

除了基于任意發生器產生的標準函數外，它還可形成某些復雜的函數，并能分成多達99組序列。這些可用于研發和生產的測試。通過前板的USB端口可將這些序列上載使用或存儲于標準U盤上，這樣方便更換不同的測試序列。

下圖是任意發生器可實現的由40個序列組成的復雜曲線，僅為虛構范例?？梢栽诋a品外或者于產品上創建函數，然后上載或保存：

本產品為德國EA電源，是一款優質德國電源，在進口直流電源中被廣泛用于汽車測試電源等領域。

EA-PSI 9200-15 T 產品技術規格書（點擊右鍵另存為）和使用手冊（點擊進入）由德國EA代理，上海雨芯儀器科技有限公司提供（http://m.ksd56.cn）
